Alle Typen MX699 (aktuell in Produktion): 6 A Motorstrom, 2 A Funktions-Strom (Summe),
10 Watt Audio-Leistung, Synchron-Gleichrichter für geringe interne Verlustleistung, 8 oder 15 Funktions-Ausgänge, zusätzlich 4 Servo-Anschlüsse (bei "KN-" und "V-Typen" einschließlich 5 V - Versorgung, bei "S-Typen" nur Steuerleitungen) , drei Supercaps als Energiespeicher eingebaut (ergibt eine Kapazität von1 Farad auf 8 V), zusätzlicher Anschluss für externen Energiespeicher (auch für Gold-Cap-Packs).Schraubklemmen / Stiftleisten - Anschlüsse: Erweiterung gegenüber dem MX695 (2 x 12 oder 3 x 12) auf 2 x 14 oder 3 x 14.

                              MX695KN (ohne Sound): 32 Schraubklemmen + 4 drei-polige Stiftleisten (Servo-Anschlüsse), 14 Funktions-Ausgänge, 3 Funktions-
                              Niederspannungen (5 V, 10 V, einstellbar), 4 Servo-Anschlüssse (jeweils Steuerleitung, Masse, Versorgung + 5 V), Einstellregler für
                              Niederspannung. (Dieser Nicht-Sound-Großbahn-Decoder ist der einzige Typ aus der MX695 Familie, der noch in Produktion ist!)

                       MX695KN OHNE Sound

MX695KV (alt - nicht mehr in Produktion, Vorgänger des MX699K):  36 Schraubklemmen + 4 drei-polige Stiftleisten (Servo-Anschlüsse), 14 Funktions-Ausgänge und 1 Spezialausgang Rauch-Ventilator, 3 Funktions-Niederspannungen (5 V, 10 V, einstellbar 1,2 V bis voll), 4  Servo-Anschlüsse (jeweils Steuerleitung, Masse, Versorgung + 5 V), zwei Einstellregler (Lautstärke, Niederspannung).

MX699KV (aktuell in Produktion): 42 Schraubklemmen (gegenüber MX695 sind zusätzlich Train-Bus und Verstärkungspins für Motoranschlüsse herausgeführt), 15 Funktions-Ausgänge (statt 14), 2 Spezialausgänge Rauch-Ventilator (statt 1), 2-Bit-Codierschalter zur Einstellung der Niederspannung: auf 1,5 - 6,5 - 14 - 19 V, sonst wie MX695KV, aber natürlich wie alle MX699 mit den drei Supercaps.

MX699KS (alt -nicht mehr in Produktion, Vorgänger des MX699KS):  28 Schraubklemmen, 8 Funktions-Ausgänge, 1 Funktions-Niederspannung (10 V)

MX699KS (aktuell in Produktion): 32 Schraubklemmen, 8 Funktions-Ausgänge, zwei Funktions-Niederspannungen (5 V, 10 V),
4 komplette Servo-Anschlüsse (also mit 5 V, statt nur Steuerleitungen beim MX695).

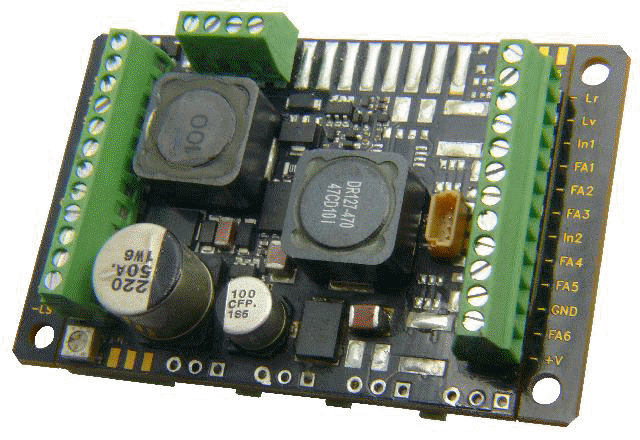

   MX695KV (alt)  MX695KS (alt)

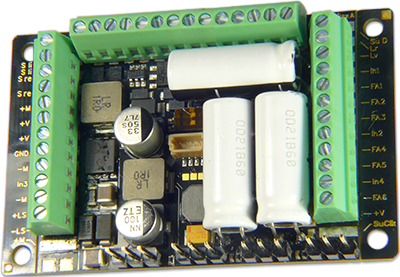

MX699KV       MX699KS  

MX695LV (alt, nicht mehr in Produktion, Vorgänger des MX699LV) 3 Stiftleisten, je 12-polig +4 drei-polige Stiftleisten (Servo-Anschlüsse), 14 Funktions-Ausgänge und 1 Spezialausgang Rauch-Ventilator, 3 Funktions-Niederspannungen (5 V, 10 V, einstellbar 1,2 V bis voll), 4  Servo-Anschlüsse (jeweils Steuerleitung, Masse, Versorgung + 5 V, zwei Einstellregler (Lautstärke, Niederspannung).

MX699LV (aktuell in Produktion): 3 Stiftleisten, je 14-polig +4 drei-polige Stiftleisten (Servo-Anschlüsse), 15 Funktions-Ausgänge (statt 14), 2 Spezial-Ausgänge Rauch-Ventilator (statt 1), 2-Bit-Codierschalter zur Einstellung der Niederspannung: auf 1,5 - 6,5 - 14 - 19 V, sonst wie MX695LV, aber natürlich wie alle MX699 mit den drei Supercaps, mit 6 mm langen Stiftleisten (d.h. 10 mm über Platine)

MX699LLV (aktuell in Produktion): wie MX699LV, aber mit 12 mm langen Stiftleisten (d.h. 16 mm über Platine)

MX695LS (alt, nicht mehr in Produktion, Vorgänger des MX699LS):  3 Stiftleisten: 2x12 + 4-polig, 8 Funktions-Ausgänge, eine Niederspannung (10 V)

MX699LS (aktuell in Produktion): 3 Stiftleisten: 2 x 14-polig, 8 Funktions-Ausgänge, zwei Spannungen (5V, 10V), 4 komplette Servo-Anschlüsse (also mit 5 V, statt nur Steuerleitungen beim MX695), mit 6 mm langen Stiftleisten (d.h. 10 mm über Platine)

MX699LLS (aktuell in Produktion): wie MX699LS, aber mit 12 mm langen Stiftleisten (d.h. 16 mm über Platine)

MX699LM: kann als Derivat des MX699LV betrachtet werden, mit Schraubklemmen anstelle "dritter" Stiftleiste,
                      oder als Derivat des MX699LS: gleiche Stiftleisten, aber zusätzliche Schraubklemmen für Funktionen des-LV.

MX69LS und MX699LM sind geeignet für die 2 x 14 - polige Märklin-Schnittstelle (-LM hat zusätzliche Anschlüsse auf Schraubklemmen)

MX695LV (alt) MX695LS (alt)

MX699LV    MX699LS 

MX699LLV     MX699LLS

MX699LM 

Alle Typen MX696: 4 A Motorstrom, 2 A Funktions-Strom (Summe), 10 Watt Audio-Leistung (außer: MX696N), geringe interne Verlustleistung durch Synchron-Gleichrichter, 4 Servo-Ausgänge (nur Steuerleitungen, keine 5 V - Versorgung im Gegensatz zu MX695), Anschluss für externen Energiespeicher (auch für Goldcap-Packs) - besonders wichtig für ungestörten Sound.

                                                                           MX696N (Typ ohne Sound):  20-polige Stiftleiste, 8 Funktions-Ausgänge, eine Niederspannung (10 V).

                  MX696N: OHNE Sound; alle anderen Typen MIT Sound.

MX696V:  zwei 20-polige Stiftleisten, 14 Funktions-Ausgänge und 1 Spezial-Ausgang Rauch-Ventilator, einstellbare Funktions-Niederspannung (1,2 V bis Vollspannung) und eine fixe Niederspannung (10 V), 4 Servo-Steuerleitungen.

                                                     MX696S:  eine 20-polige Stiftleiste und eine 10-polige Stiftleiste, 8 Funktions-Ausgänge,  eine Niederspannung (10 V)

MX696KV (Kombination aus Lokplatine+Decoder LOKPL96KV + MX696V, in zusammengesetzter Form als eigener Typ angeboten): 30 Schraubklemmen + 4 drei-polige Stiftleisten (Servo-Anschlüsse jeweils Steuerleitung, Masse, + 5 V), 14 Funktions-Ausgänge und 1 Spezial-Ausgang Rauch-Ventilator,
2 Funktions-Niederspannungen (5 V, und einstellbar Spannung 1,2 V bis ca. 18 V),  Einstellregler (einstellbare Niederspannung).

 .      .                        MX696KS (Kombination aus Lokplatine+Decoder LOKPL96KS + MX696S:  20 Schraubklemmen, 8 Funktions-Ausgänge.

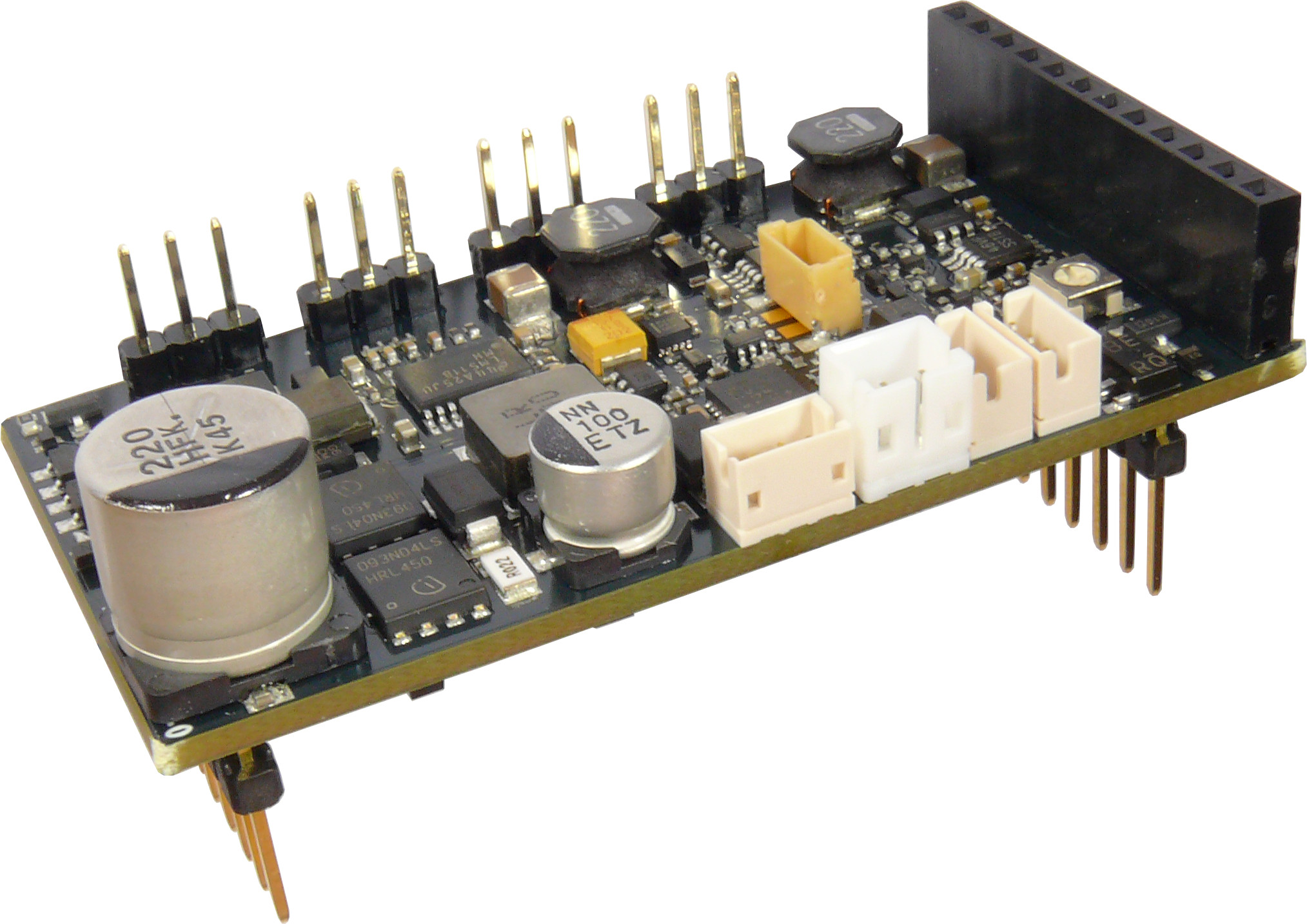

     Alle Typen MX697: die Fotos entsprechen noch nicht der endgültigen Ausführung !

     

Alle Typen MX695 (nicht mehr in Produktion, Vorgänger der MX699): ähnliche Daten wie der aktuelle MX699, aber KEINE eingebauten Supercaps, sondern "nur" Anschluss für externen Energiespeicher.

Anschlussbelegung MX696V (20-polige doppelreihige Stiftleisten links und rechts)
                                     Hinweis:  MX696S - rechts Stiftleiste 10-polig statt 20-polig

Anschlussplan MX696V

.
Anschlussbelegung Lokplatine LOKPL95BV

Anschlussbelegung Lokplatine LOKPL96KV
   = Decoder MX696KV, der aus Lokplatine LOKPL96KV und Decoder MX696V zusammengesetzt ist

Anschlussplan MX699KV (Schraubklemmen) und MX699LV (Stiftleisten)
                            Hinweis: Typen MX699KS bzw. MX699LS - obere Anschlussleiste 6-polig statt 14-polig !

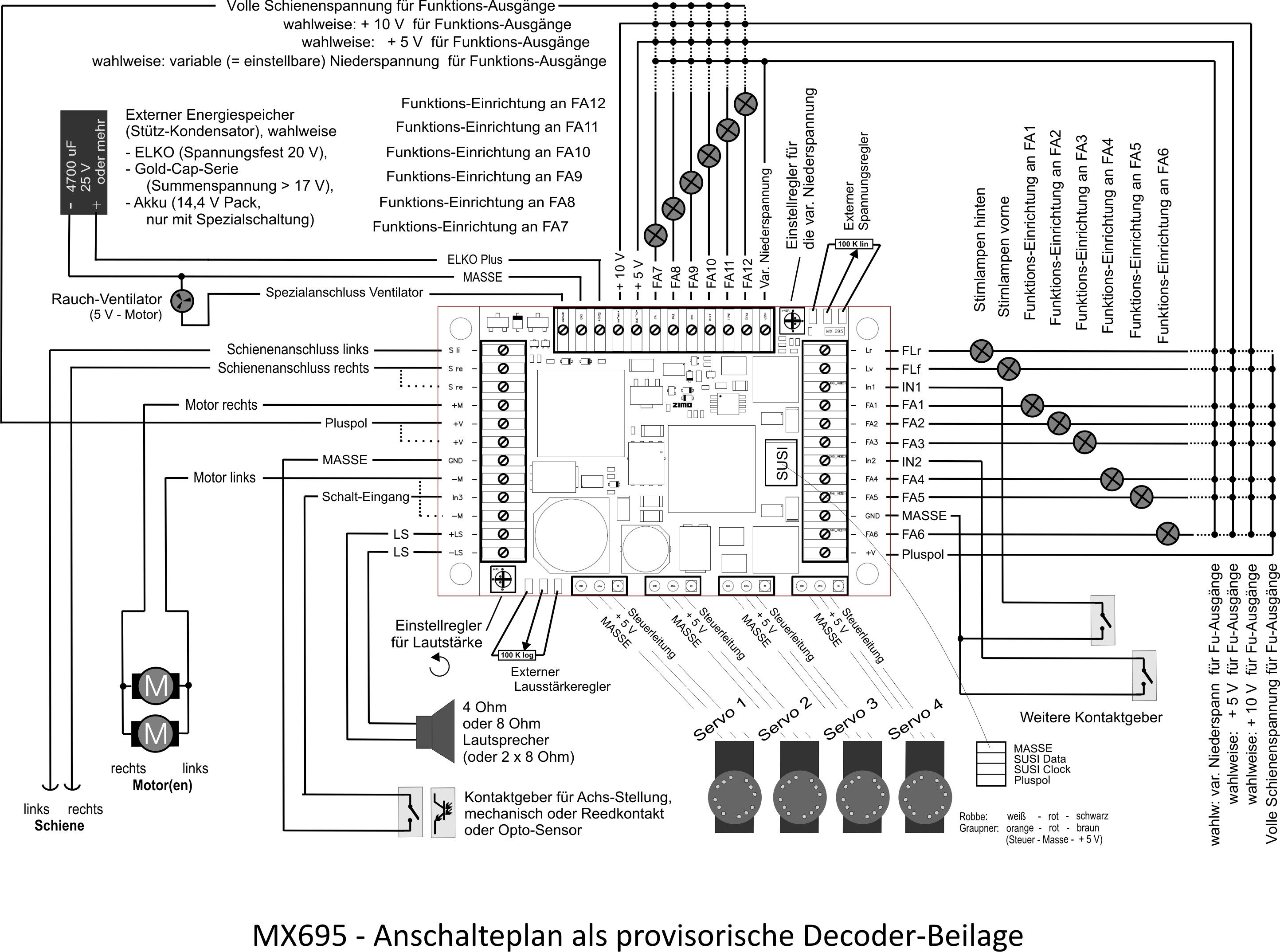

 Anschlussplan MX695KV (Schraubklemmen) und MX695LV (Stiftleisten)

Anschlussplan MX695KV (Schraubklemmen) und MX695LV (Stiftleisten)
                            Hinweis: Typen MX695KS bzw. MX695LS - obere Anschlussleiste 4-polig statt 12-polig!

.
.

Die Angabe der Länge bezieht sich auf die Decoder-Platine ohne die abbrechbaren Laschen mit den Schraubenlöchern; die Decoder
in Form der Auslieferung - mit den Laschen - sind also um 2 x 6 mm länger.

Die Typen MX696KS und MX696KV sind eigentlich Kombinationen aus Lokplatine + Decoder (LOKPL96KV + MX696V bzw. LOKPL96KS + MX696S), werden aber als eigene Produkte geführt, weil es sich um eine häufig zweckmäßige Kombination handelt. Funktionell und anschlusstechnisch (Schraubklemmen) entsprechen MX696KS und MX696KV weitgehend den nicht mehr produzierten Typen MX695KS und MX695KV (nur die Niederspannung von 10 V ist nicht zugänglich), sind aber wesentlich schmäler als diese (29 statt 40 mm), dafür etwas länger und höher, geeignet u.a. zum Einbau in Dampfkessel ab 33 mm Durchmesser..

Der "Dauerstrom" gibt die mögliche Belastung des Motorausganges bzw. des gesamten Decoders ("Total") an, wobei durchschnittliche Umgebungsbedingungen
vorausgesetzt werden. Limitierend auf den Dauerstrom wirkt die Erwärmung des Decoders; der eingebaute Temperatur-Sensor sorgt bei ca. 100 °C Platinen-Temperatur für
die Abschaltung der Verbraucher; im Gegensatz zum höheren "Spitzenstrom" (siehe unten), bei dessen Überschreiten der Strom-Sensor aktiv wird.

Anzeige der Überlastung (= Übertemperatur) des Decoders durch Blinken der Stirnlampen in schnellem Takt (ca. 5 Hz); die Wiedereinschaltung des Motors erfolgt
automatisch nach Abkühlung um ca. 20 °C (Hysterese).

Die Angabe eines Maximal-Dauerstromes ist eigentlich eine Vereinfachung, wiewohl bei allen Decoder-Herstellern üblich, weil eine wirklich korrekte Spezifikation enorm
umfangreich und kaum verständlich wäre. Der tatsächlich mögliche Dauerstrom ist von vielen Faktoren abhängig (z.B. von der Lufttemperatur im Inneren der Lok).

Da alle ZIMO Großbahn-Decoder mit einem verlustarmen Synchrongleichrichter ausgerüstet sind (anstelle der sonst üblichen stärker erhitzenden Brückengleichirichter
aus vier Dioden), haben sie fast immer genügend Reserven.

Während der"Dauerstrom" eine Sache des langfristigen Wärme-Haushalts im Decoder ist (siehe oben), gibt der "Spitzenstrom" jene Schwelle an, an der der Stromverbrauch an
sich (auch bei hypothetisch perfekter Kühlung) die Belastungsgrenze der betroffenen Bauteile darstellt. Das heißt nicht, dass ein geringfügiges Überschreiten des
Spitzenstromes die sofortige Abschaltung bewirken würde; vielmehr gibt es auch hier noch einige Sekunden oder Millisekunden der tolerierten Überlastung; je näher der
Strom am vollen Kurzschluss-Strom ist, desto schneller die Abschaltung.

Im Falle der Motor-Abschaltung wegen Überschreitung des Spitzenstroms oder Kurzschlusses erfolgt eine automatische Wiedereinschaltung nach ca. 3 sec, aber keine
Anzeige (also keine blinkenden LEDs wie bei Abschalten wegen Übertemperatur); im Rahmen der bidirektionalen Kommunikation (RailCom o.a.) sind entsprechende Alarm-
Meldungen auf das Fahrgerät vorgesehen.

ZIMO Decoder haben unterschiedliche Arten von Ausgängen, wobei es zwischen den Decoder-Familien Unterschiede bezüglich des Vorhandenseins, der Anzahl und der
Belastbarkeit gibt:

  - "Normale" (oft auch als "verstärkte" bezeichnet) Funktions-Ausgänge, wie es sie in Decodern aller Fabrikate gibt: das sind (technisch gesprochen) "open-collector" oder
    "open-drain" Ausgänge, an welche Stirnlampen, sonstige Lampen, Raucherzeuger, Entkupplerspulen und sonstige Einrichtungen angeschlossen werden, wobei der jeweils
     zweite Anschluss des Verbrauchers

  - mit dem "gemeinsamen Pluspol" des Decoders (bei bedrahteten "kleinen" Decodern ist das der "blaue Draht") verbunden wird, oder
  - mit einer der "Funktions-Niederspannungen", wovon ein ZIMO Decoder einen oder mehrere solche Anschlüsse besitzt;
  - es ist auch möglich, den zweiten Anschluss eines Verbrauchers mit der linken oder der rechten Schiene zu verbinden
     (heute kaum noch gebräuchlich, aber in manchen alten Fahrzeugen durch das leitende Chassis, wo Lämpchen eingesetzt sind, zwangsläufig der Fall),
     wobei der Verbraucher in diesem Fall nur die Hälfte der Zeit (bei symmetrischen DCC Schienensignal) von Strom durchflossen wird,
    also z.B. Lämpchen mit reduzierter Helligkeit leuchten (aber in der Wahrnehmung doch mehr als halb so hell ..).

- Spezialanschluss für Rauch-Ventilator, siehe unten, im Unterschied zu den "normalen" Ausgängen kann hier der
   Ventilator-Motor auch gebremst werden, wodurch die Taktung des Rauches verstärkt wird.

 - "Logikpegel" (oft auch: "unverstärkte") -Ausgänge, NICHT vorhanden in ZIMO MX695, MX696.

 - "LED-Ausgänge",  NICHT vorhanden in ZIMO Großbahn-Decodern,

 - Ausgänge für Servo-Steuerleitungen bzw. komlette 3-polige Servo-Anschlüsse (einschließlch der 5V-Versorung), siehe unten!

Aus Gründen der Platzersparnis wird der Ausgangsstrom der Funktions-Ausgänge gruppenweise in Summe gefasst, bei Großbahn-Decodern jeweils 4 Ausgänge. Der
einzelne Funktions-Ausgang ist kräftig genug ausgelegt, dass er bei Bedarf den Summenstrom auch allein verkraften kann.

Die Abschaltung im Falle eines Überstroms erfolgt nicht unmittelbar, sondern je nach Ausmaß der Überschreitung innerhalb von einigen Zehntelsekunden oder
Millisekunden. Dies ermöglicht z.B. den Kaltstart von Glühlämpchen (falls sich dies trotzdem nicht ausgeht, kann der Effekt "Soft start" zugeordnet werden).

Ein Spezialanschluss für Rauch-Ventilator wird zum Ansteuern des Ventilator-Motors eines getakteten Rauch-Erzeugers verwendet. Im Unterschied zu "normalen" Funktions-Ausgängen kann hier der Ventilator-Motor auch gebremst werden (durch Kurzschließen der Motorklemmen in den Pausen), wodurch die Taktwirkung des Rauchs verstärkt wird.
Der Ventilator-Ausgang ist für einen 5 V-Motor ausgelegt und bis 100 mA dauer-belastbar; der Anlaufstrom darf höher sein.

Ein gepulster Rauchgenerator besteht aus Rauchventilator und Heizelement.
Ein einzelnes Heizelement kann seit SW-Version 34 an jedem beliebigen Funktions-Ausgang von FA1-FA8 (Effekte-CVs) angeschlossen werden.
Sollen zwei Heizelemente angeschlossen werden, muss, um den nötigen Strom bereitzustellen, folgendes eingehalten werden:
Das 1. Heizelement wird mit Minus-Leitung an FA1-6 und Plus-Leitung an die gemeinsamen +10 V (fix) angeschlossen. Das 2. Heizelement wird mit Minus-Leitung an FA7 oder FA8 und Plus-Leitung an +10 V (variable Niederspannung, eingestellt auf +10 V) angeschlossen. Letzteres ist aufgrund der reduzierten Ausstattung bei den Modellen MX699KS und MX699LS nicht möglich!

LED-Ausgänge sind Sonderformen von Logikpegel-Ausgängen, d.h. stärker als diese (bis 10 mA) und mit einem LED-Vorwiderstand (330 Ohm) versehen, sodass der direkte
Anschluss jeweils einer LED möglich ist, welche gegen den Masse-Pol des Decoders zu schalten ist (nicht gegen den Pluspol wie sonst !); "LED-Ausgänge" sind immer
alternativ auch als "Logikpegel"-Ausgänge (also mit externer Verstärkung) benützbar.

Ausgänge für Servo-Steuerleitungen; damit können handelsübliche Servos (Graupner, Robbe, usw.) angesteuert werden, wofür die Funktions-Zuordnungen, sowie
verschiedene Betriebsarten, Endstellungen, Umlaufzeiten, u.a. in den CV's 161 bis 182 bestimmt werden können.

Servo-Versorgung MX697, MX699: bei den "V - Decodern" (MX699KV, ..LV, ...) sind komplette Servo-Anschlüsse,
einschließlich 5 V - Versorgung, vorhanden, bei den "S -Typen" (MX699KS, ..LS, ...) nur die Steuerleitungen (5 V - Versorgung müsste extern erzeugt werden).

Servo-Versorgung MX696: beim MX696V kann die einstellbare Niederspannung für die 5 V - Versorgung verwendet werden; sie steht natürlich dann nicht mehr für andere
Spannungen zur Verfügung. Bei MX696N und MX696S sind nur die Steuerleitungen vorhanden (5 V - Versorgung müsste extern erzeugt werden).

Die "SUSI"-Schnittstelle ist an sich ein Relikt aus die Zeit, als es noch schwierig war, die Sound-Erzeugung im Decoder selbst unterzubringen (was Platzbedarf und Prozessor-
Leistung betraf), und daher eigene Sound-Module eingeführt wurden, welche über die SUSI-Datenleitungen (Clock und Data) vom Decoder gesteuert wurden. Auch weitere
Funktions-Ausgänge konnten auf diese Art realisiert werden. Teilweise sind solche Zusatz-Module auch noch viele Jahre später am Markt.

Obwohl die ursprüngliche Aufgabe mittlerweile praktisch obsolet ist, besitzen alle ZIMO Decoder funktionsfähige "SUSI"-Anschlüsse (die keine nennenswerten Kosten
verursachen). Die SUSI-Pins sind einerseits auch im Einsatz zum schnellen Laden von Sound-Projekten (alternativ zum Laden über die Schiene, mit einem anderen
Datenprotokoll als Original-SUSI), anderseits bieten sie die Grundlage für Lokbus und Trainbus (in Zukunft wahrscheinlich zum Teil in einem modernisierten SUSI-Protokoll
oder als I2C-Bus). Ein solcher "Trainbus" ist auf den genormten Decoder-Steckern der "kleien" Decoder (MTC - 21-polig und PluX) tatsächlich vorgesehen. Der "Zubus" kann in
Zukunft u.a. zur die Verbindung mit Umweltsensoren (Neigung, Querbeschleunigung, GPS, ...), Zugfunk-Modulen oder Balisen-Lesegeräten eingesetzt werden

Achtung: die SUSI Schnittstelle im MX695 ist wegen Kombination an den Prozessor-Pins mit anderen Funktionen nur eingeschränkt funktionsfähig (abhängig von Software-
Version, abhängig von Bedarf); die anderen Decoder-Familien besitzen vollwertige SUSI-Stecker.

Die Decoder der Familie MX699 enthalten 3 interne Supercaps mit je 3 Farad (frühere Bezeichnung: „Goldcaps“) on-board, die eine wirksame Energiespeicherung zum
Überfahren von schmutzigen oder nicht stromführenden Gleisstücken samt unterbrechungsfreiem Sound in voller Lautstärke darstellen, je nach Verbrauch für 1 - 5 sec.

HINWEIS: diese 3 Supercaps sind in Serie geschaltet und werden auf eine Spannung von 8 V (2,7 V pro Zelle) aufgeladen und versorgen im Bedarfsfall den Decoder daher mit
maximal 8 V ab (abfallend nach typischer Kondensator-Entladekurve). Ein "step-up" Regler im Decoder sorgt dafür, dass trotzdem für die Sound-Erzeugung die notwendige
Spannung von 10 V zur Verfügung steht. Die Motorversorgung und die Versorgung für die Funktionsausgänge (wenn mit Schienenspannung, also nicht mit 5 V oder 10 V) fallen
auf die Spannung des Supercaps ab. Dies reicht zum Weiterfahren (meistens passieren Unterbrechungen beim Langsamfahren), kann sich aber bemerkbar machen.

DAHER: Bei Bedarf können beim MX699 ebenso wie bei den anderen Großbahn-Decodern praktisch beliebig große Energiespeicher extern angeschlossen werden, die für
eine Spannung von 16 V ausgelegt sein müssen, und bis zu diesen 16 V aufgeladen werden. Siehe unten "Anschluss ext. Energiesp.")

Energiespeicher, in Form von am Decoder angeschlossenen Kondensatoren oder Supercaps (Goldcaps), haben großen Nutzen in mehrfacher Hinsicht; bereits kleine
Kondensatoren ab 470 µF zeigen positive Wirkung (siehe Liste unten), größere - Elko's bis einige 10.000 µF - oder Gold-Cap-Packs mit einigen 100.000 µF oder auch Farad -
umso mehr.

Die Vorteile bei Einsatz von Energiespeichern sind:

 - Vermeiden des Steckenbleibens und des Lichtflackerns auf verschmutzten Gleisen oder Weichen-Herzstücken,
    insbesondere zusammen mit dem (in allen ZIMO Decodern vorhandenen) Software-Feature der  „Vermeidung des
    Anhaltens auf stromlosen Stellen“ (d.h. Lok fährt autonom noch etwas weiter, bis wieder Spannung an den Rädern gemessen wird),

- Verringerung der Erwärmung durch Vermeidung Blind-Verbrauch im Decoder, besonders bei Motoren mit niedrigem ohm'schen Widerstand,

- bei Anwendung der RailCom-Technik: Aufhebung des Energieverlustes durch die "RailCom-Lücke“, Verringerung
  der RailCom-verursachten Motor-Geräusche, Verbesserung der RailCom-Signalqualität (= der Lesbarkeit),
  bereits wirksam ab einer Kapazität von etwa 470 µF.

- auch bei der ZIMO "signalabhängigen Zugbeeinflussung" wird der Energieverlust durch die "HLU-Lücke" ausgeglichen.

Funktions-Niederspannungen stehen für die Funktions-Einrichtungen als alternative Pluspole zur Verfügung
(anstelle des sgenannten "gemeinsamen Pluspols", der die gleichgerichtete volle Schienenspannung darstellt). Die
Niederspannungsquellen basieren auf effizienten, wenig Verlustwärme produzierenden, Schaltreglern. Eine solche Niederspannung dient

- zum Betrieb von Niedervolt-Lämpchen (meistens 1,2 - 1,5 V, oder 5-6 V) als Stirnlampen und für sonstige Beleuchtungsaufgaben,

- für den Betrieb von LEDs, wobei hierfür die 5 V - Niederspannung (ersatzweise 10 V) verwendet wird, und die LEDs über
  einen Widerstand von beispielsweise 330 Ohm (bei 10 V eher 1 K) betrieben werden - dadurch wird weniger Energie
  "verheizt" als wenn die LEDs an der Vollspannung beispielsweise über 2K2 - Widerstände betrieben würden,

- für die Versorgung handelsüblicher Servos (5-6 V), deren Steuerleitungen die Servo-Ausgänge des ZIMO Decoders nutzen.

- zur Versorgung von Rauchgeneratoren (häufig 10 V)

Die Verwendung einer Funktions-Niederspannung hat den zusätzlichen Nutzen, dass diese immer stabilisiert ist, und daher unabhängig von Schwankungen
und kleinen Unterbrüchen der der Schienenspannung konstant bleibt.

Je nach Typ stehen feste Niederspannungen von 5 V und / oder 10 V zur Verfügung, wobei die 10 V - Niederspannung, die bei allen Großbahn-Sound-Decodern
vorhanden ist, gleichzeitig Decoder-intern zur Versorgung des Sound-Verstärkers verwendet wird; daher können Belastungsspitzen u.U. hörbar sein.

Die "variable" Niederspannung (die von den Großbahn-Decodern der "V-Typen" bereitgestellt wird) kann per Potentiometer von ca. 1,5 V bis 18 V eingestellt werden,
Für die "einstellbare" Niederspannung des MX699 gibt es einen Mikroschalter für 4 Stufen: 1,5 V - 6,5 V - 10 V - 15 V. Diese präzisen Werte sind
in der Praxis gut verwendbar, wobei bei Bedarf eine Absenkung (z.B. von 6,5 auf 5 V) durch Software-Dimmen (CVs) vorgenommen werden kann.

Hinweis: Die 10 V - Niederspannung, die bei allen aktuellen ZIMO Großbahn-Sound-Decodern vorhanden ist, wird gleichzeitig als Versorgung für den Sound-Verstärker
verwendet; daher können Belastungsspitzen u.U. hörbar sein.

Eingänge sind hauptsächlich für Sound-Decoder wichtig: sie dienen zum Anschluss von Achs-Detektoren (zur achs-synchronen Auslösung der Dampfschläge) oder zur
positions-abhängigen Auslösung (durch Reed-Kontakte, ..) von Sound-Funktionen, beispielsweise den Warnpfiff vor dem Bahnübergang.

Für die Wahl des Lautsprecher gilt: je größer umso besser ...., wobei es natürlich auch auf die Hochwertigkeit des Produkts und vor allem auf einen fachgerechten Einbau
ankommt, also Resonanzkörper oder luftdichtes Lok-Gehäuse als Resonanzkörper, Öffnungen im Gehäuse, usw. Sehr beliebt für Großbahnen ist die gesamte Palette der
VISATON - Lautsprecher, besonders häufig LSFRS7 (auch als Zubehör im ZIMO Programm).

ZIMO Großbahn-Sound-Decoder verwenden digitale Audio Verstärker, welche jeweils vom eingebauten 10 V - Schaltregler versorgt werden. Diese Lösung erzeugt einen von
Schwankungen der Fahrspannung unbeeinflussten Sound, und ist auch im Analogbetrieb schon frühzeitig (durch einen step-up Spannungsregler ab ca. 5 V) voll verfügbar.

Ein Sound-Speicher von 32 Mbit entspricht einer Abspielzeit von 180 sec in der höheren Qualität (22 kHz Sample rate); bzw. 360 sec in der niedrigeren Qualität (11 kHz). ZIMO
Sound-Projekte benützen vorwiegend Sound-Samples mit 22 kHz.
