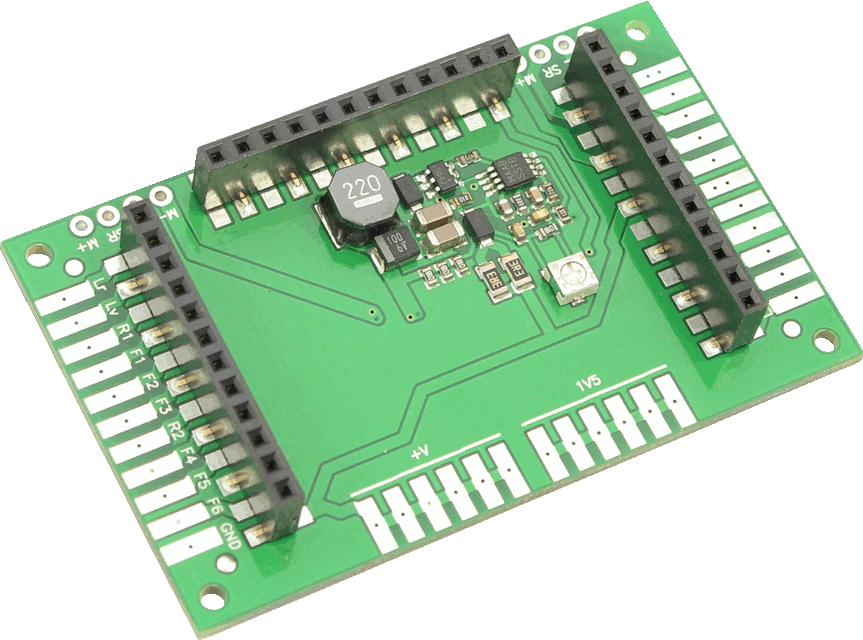

Lok- bzw. Adapter-Platinen, passend für "kleine" Decoder



ZIMO Decoder (wie MS450 oder MN330) brauchen zwar kaum Erweiterungen in Bezug auf ihre Ausgänge, weil sie bereits bis zu 10 Funktions-Ausgänge besitzen.
Die Adapter-Platinen erfüllen dennoch Aufgaben, für welche häufig Bedarf besteht. Das sind ....

  • Andere Anschlusstechnik (Lötpads oder Schraubklemmen)
  • höhere Leistung (durch zusätzlichen Gleichrichter auf der Adapter-Platine)
  • Niederspannungen (1,5 V oder 5 V) für Funktionen
   

ADANEX

Adapter-Platine
29 x 9 x 2,2 mm

Adapterplatine mit Next18 und 5 V-Versorgung. Für Spur N, TT und kleine H0 Modelle geeignet

Alle Anschlüsse von der Next18-Buchse werden auf Lötpads ausgeführt.
Lötpads für bis zu 2 Servos vorhanden.
Für Next18-Decoder bis max. 15mm Länge geeignet .

Ohne Abbrechlasche 25,5mm breit.  5V / max. 300 mA


ADAPLU15 bzw. ADAPLU50    

ADAPLU

Adapter-Platine
45 x 15 x 4 mm

Adapter-Platine für PluX22-Decoder; der Decoder wird in die Buchsenleiste des Adapters eingesteckt. Über große Löt-Pads kann die Verdrahtung innerhalb der Lok komfortabel vorgenommen werden, wobei die für eine Vielzahl von Einrichtungen gemeinsamen Anschlüsse (Plus-Leitungen) mehrfach ausgeführt sind. Die Adapter-Platine ADAPLU ist mit einem Gleichrichter ausgestattet, der den Gleichrichter des Decoders entlastet, wodurch dieser weniger Verlustwärme erzeugt und dafür mehr Leistung abgibt.

Die Adapterplatinen ADAPLU, ADAPLU15 und ADAPLU50 können zusammen mit allen PluX-Decodern aus dem ZIMO Programm, die an der PluX-Schnittstelle mit einem 16 V-Energiespeicher-Anschluss ausgestattet sind, verwendet werden (z.B. MS450P22, MS450P16, MS480P16, MN330P22, MN300P16).

ACHTUNG: Die ADAPLU darf NICHT mit PluX-Decodern, die keinen 16 V-Energiespeicher-Anschluss haben, verwendet werden (wie MX623P12, MX630P16 und MX648P16) !!

ADAPLU15
bzw.
ADAPLU50

Diese Ausführungen der Adapter-Platine enthalten Spannungsregler für eine Funktions- Niederspannung von 1,5 V bzw.5 V. Mit Hilfe der 5 V-Spannung können beispielsweise auch Servos betrieben werden (die Steuerleitungen für 2 Servos sind bekanntlich von den ZIMO Decodern her vorhanden).
Der Niederspannungsregler kann bis zu 300mA Strom liefern.

ADAPLU, ADAPLU15 oder ADAPLU50 mit aufgestecktem MX645P22

Kombination
ADAPLU
oder ADAPLU15 oder ADAPLU50
+
MX645P22

Adapter ADAPLU(xx) + PluX-Sound-Decoder MX645P22

ergibt einen Sound-Decoder mit 1,8 A Dauerstrom Motor

Diese Kombination ist auch gut geeignet für Spur 0 als Alternative zu Großbahn-Decoder!
(allerdings mit weniger Fu-Ausgängen, Niederspannungen, und anderen Spezial-Großbahn-Eigenschaften)




ADAPUS

Adapter-Platine
für US-Modelle
(Athearn, Kato,
u.v.a..)

71 x 19 x 3,5 mm

Adapter-Platine für PluX16- und PluX22-Decoder; der Decoder wird in die Buchsenleiste des Adapters eingesteckt. Über große Löt-Pads kann die Verdrahtung innerhalb der Lok komfortabel vorgenommen werden.

Die Adapterplatinen ADAPUS, ADAPUS15 und ADAPUS50 können zusammen mit allen PluX-Decodern aus dem ZIMO Programm, die an der PluX-Schnittstelle mit einem 16 V-Energiespeicher-Anschluss ausgestattet sind, verwendet werden (z.B. MS450P22, MS450P16, MS480P16, MN330P22 und MN300P16).

ACHTUNG: Die ADAPUS darf NICHT mit PluX-Decodern, die keinen 16 V-Energiespeicher-Anschluss haben, verwendet werden (wie MX623P12, MX630P16 und MX648P16) !!


ADAPUS15 bzw. ADAPUS50    

ADAPUS15
bzw.
ADAPUS50

Diese Ausführungen der Adapter-Platine enthalten Spannungsregler für eine Funktions-Niederspannung von 1,5 V bzw.5 V.. Mit Hilfe der 5 V-Spannung können beispielsweise auch Servos betrieben werden (Anschlüsse für 2 Servos sind an den meisten ZIMO Decodern vorhanden).



ADAPLUMTC

Adapter-Platine
PluX22 zu
21MTC-Platinen



Adapter-Platine zur Verbindung von PluX22-Decodern mit speziellen 21MTC-Platinen, die 5 V-Pegel an den Logikpegel-Ausgängen benötigen.

Nur bei speziellen 21MTC-Lokplatinen notwendig - z.B. Sudexpress Eurodual, Stadler BR 159,
LS Models BR 120 oder LS Models BR 184 (Wiederauflagen ab 2023) - um einen PluX22-Decoder zu nutzen (nur MX633P22, MX635P22, MN330P22, MS450P22 - NICHT MX645P22)

Neue Revision C ab Juli 2023:
RevC geeignet für Sudexpress Eurodual, Stadler BR 159, LS Models BR 120 und LS Models BR 184. 16,8 mm x 19,5 mm (18 mm) x 5,8mm

Revision B (RevB) geeignet für Sudexpress Eurodual, Stadler BR 159 und LS Models BR 120.
16,8 mm x 20,3 mm (19,5 mm) x 5,8mm


ARCHIV nicht mehr produzierter Adapter

ACHTUNG: Die Adapter-Platinen für "21MTC"-Decoder können NICHT mit MS- und MN-Decodern verwendet werden!


ADAMTC    

ADAMTC

AdapterPlatine
44 x 26,5 x 6 mm


Adapter-Platine für "21MTC"-Decoder; der Decoder wird in die Stiftleiste des Adapters eingesteckt. Über große Löt-Pads kann die Verdrahtung innerhalb der Lok komfortabel vorgenommen werden. Die Adapter-Platine ADAMTC ist mit einem Gleichrichter ausgestattet, der den Gleichrichter des Decoders entlastet, wodurch dieser weniger Verlustwärme erzeugt und dafür mehr Leistung abgeben kann.

Die Adapterplatine ADAMTC kann zusammen mit folgenden "21MTC"-Decodern (C-Typen) genutzt werden: MX631C, MX634C, MX638C, MX644C, ... und Nachfolge-Typen.

NICHT ZULÄSSIG ist die Verwendung von MS440C, MX636C und allen D-Typen, wie MX631D, MX634D, MX636D, MX638D und MX644D, wobei allerdings einige davon z.B. MX634D und MX638D per "Pseudo-Programmierung" CV # 8 = 3 auf den jeweiligen C-Typ umkonfiguriert werden können.

Für die aufgesteckten Decoder ändern sich die Werte der unterstützten Energiespeicher auf 16 V / max. 6800 µF, allerdings nur, wenn der Energiespeicher an den entsprechenden Lötpads/Schraubklemmen der ADAMTC/ADAMKL-Platine angeschlossen wird.



ADAMKL

Adapter-Platine mit Schraubklemmen

44 x 26,5 x 6 mm

wie ADAMTC, aber mit SCHRAUBKLEMMEN.


ADAMTC15 bzw. ADAMTC50    
ADAMTC15
bzw.
ADAMTC50

Diese Ausführungen der Adapter-Platine enthalten Spannungsregler für eine Funktions-Niederspannung von 1,5V bzw.5V. Mit Hilfe der 5V-Spannung können beispielsweise auch Servos betrieben werden (die Steuerleitungen für 2 Servos sind bekanntlich von den ZIMO Decodern her vorhanden).

  ADAMKL15
bzw. ADAMKL50

wie ADAMTC15 bzw. ADAMTC50, aber mit SCHRAUBKLEMMEN.


ADAMTC15 bzw. ADAMTC50 mit aufgestecktem MX644C    
Kombination
ADAMTC
oder ADAMTC15 oder ADAMTC50
+
MX644C

Adapter ADAMTC(xx) + "21MTC"-Sound-Decoder MX644C

ergibt einen Sound-Decoder mit 1,8 A Motorstrom Dauer

Diese Kombination ist auch gut geeignet für Spur 0 als Alternative zu Großbahn-Decoder!
(allerdings mit weniger Fu-Ausgängen, Niederspannungen, und anderen Spezial-Großbahn-Eigenschaften)

  Kombination
ADAMKL
oder ADAMKL15 oder ADAMKL50
+
MX644C

Adapter ADAMKL(xx) + "21MTC"-Sound-Decoder MX644C

ergibt einen   Sound-Decoder mit 1,8 A Dauerstrom Motor

Diese Kombination ist auch gut geeignet für Spur 0 als Alternative zu Großbahn-Decoder!
(allerdings mit weniger Fu-Ausgängen, Niederspannungen, und anderen Spezial-Großbahn-Eigenschaften)

Letzte Aktualisierung: 25.06.2024
