Lok- bzw. Adapter-Platinen für Großbahn-Decoder

ZIMO bietet eine Vielfalt an Großbahn-Decodern (aktuell 3 Familien mit insgesamt 8 Typen) und Lokplatinen (3 Typen), die zahlreiche Kombinationen erlauben. Dadurch können die verschiedensten Anforderungen erfüllt werden:

  • unterschiedliche Abmessungen, insbesondere „breite“ Bauform (MS990, MX699: 40 mm) und die „schmale“ (MS950: 23 mm)
  • unterschiedliche Anschlussarten für die Lokverdrahtung (siehe unten)
  • unterschiedliche Anzahl von Funktions-Ausgängen (8, 11 oder 15) - alle vorhandenen "vollwertig" (2 A gruppenweise *)
  • vollständige Servo-Anschlüsse (jeweils 3-polig einschließlich 5 V Versorgung)
  • bis zu 3 Niederspannungsquellen für Lok-Einrichtungen, insbesondere 5 V, und einstellbare Niederspannung ab 1,5 V

*) die Funktions-Ausgänge der ZIMO Großbahn-Decoder sind in 4er-Gruppen mit je einem gemeinsamen Überstromschutz ausgestattet, der den Summenstrom dieser 4 Ausgänge auf jeweils 2 A begrenzt.

Bis auf diese Variationen sind alle Decoder und Kombinationen gleich und vollständig ausgestattet: vom Synchron-Gleichrichter, der für die hohe Leistung ohne starke Erwärmung verantwortlich ist, bis zum 10 Watt - Audio-Verstärker (MS990 sogar 2x 10 Watt!, MS950 3 Watt). Der geringe Unterschied im zulässigen Motor- oder Gesamtstrom (6 A wenn auf MS990 oder MX699 basierend, bzw. 4 A bei MS950 ) spielt in der Praxis in den seltensten Fällen eine Rolle.

Mögliche Anschlussarten:

  • Anlöten der Drähte an Pads und Einstecken des Decoders in die Buchsen der Lokplatine
  • Anstecken von Kabeln mit Crimp-Steckern in Stiftleisten der Lokplatine
  • Anschließen von Einzeldrähten an Schraubklemmen bei LOKPL950K

MS Decoder ⏵ Spuren 0, 1 ,G

MX Decoder ⏵ Spuren 0, 1 ,G

MS Lokplatinen


LOKPL990P
62 x 45,5 x 20 mm (Höhe mit Decoder)

Lokplatine zum Decoder  MS990L  (nicht im Lieferumfang enthalten)

  • 3 x 14-poligen Buchsenleisten
  • 48 Lötpads zur Lok-Vedrahtung

Anschaltplan siehe Betriebsanleitung

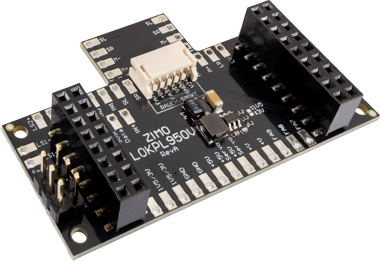

LOKPL950P
61 x 24,5 x 20 mm (Höhe mit Decoder)

Lokplatine zum Decoder  MS950
        im Set erhältlich als MS950P

  • 8- und 9-polige Buchsenleisten
  • 34 Lötpads, dreiseitig angeordnet, zur Lok-Vedrahtung
  • 4 dreipolige Stiftleisten zum Direkt-Einstecken von Servos (Servo 1 und -2 stehen immer zur Verfügung, Servo 3 und -4 bei Umschaltung der SUSI-Pins auf Servo-Betrieb

Anschaltplan siehe Betriebsanleitung
LOKPL950K
73,8 x 26 x 20 mm (Höhe mit Decoder)

Lokplatine zum Decoder  MS950
        im Set erhältlich als MS950K

  • 8- und 9-polige Buchsenleisten
  • Schraubklemmen, dreiseitig angeordnet, zur Lok-Vedrahtung
  • 4 dreipolige Stiftleisten zum Direkt-Einstecken von Servos (Servo 1 und -2 stehen immer zur Verfügung, Servo 3 und -4 bei Umschaltung der SUSI-Pins auf Servo-Betrieb

Anschaltplan siehe Betriebsanleitung
ADAUS950
59,5 x 30,5 x 19 mm
(Höhe mit Decoder)

Adapterplatine für US-Loks zum Decoder  MS950
        im Set erhältlich als MS970

  • Stiftleisten für bis zu 4 Servos
  • 3-poliger Stecker für Achsdetektor
  • 2-poliger Stecker für 1. Lautsprecher
  • 5-polige Schraubklemme mit Anschlussmöglichkeit für
    einen 2. Lautsprecher und Ventilatoren für Raucherzeuger

Anschaltplan siehe Betriebsanleitung


MX Lokplatinen

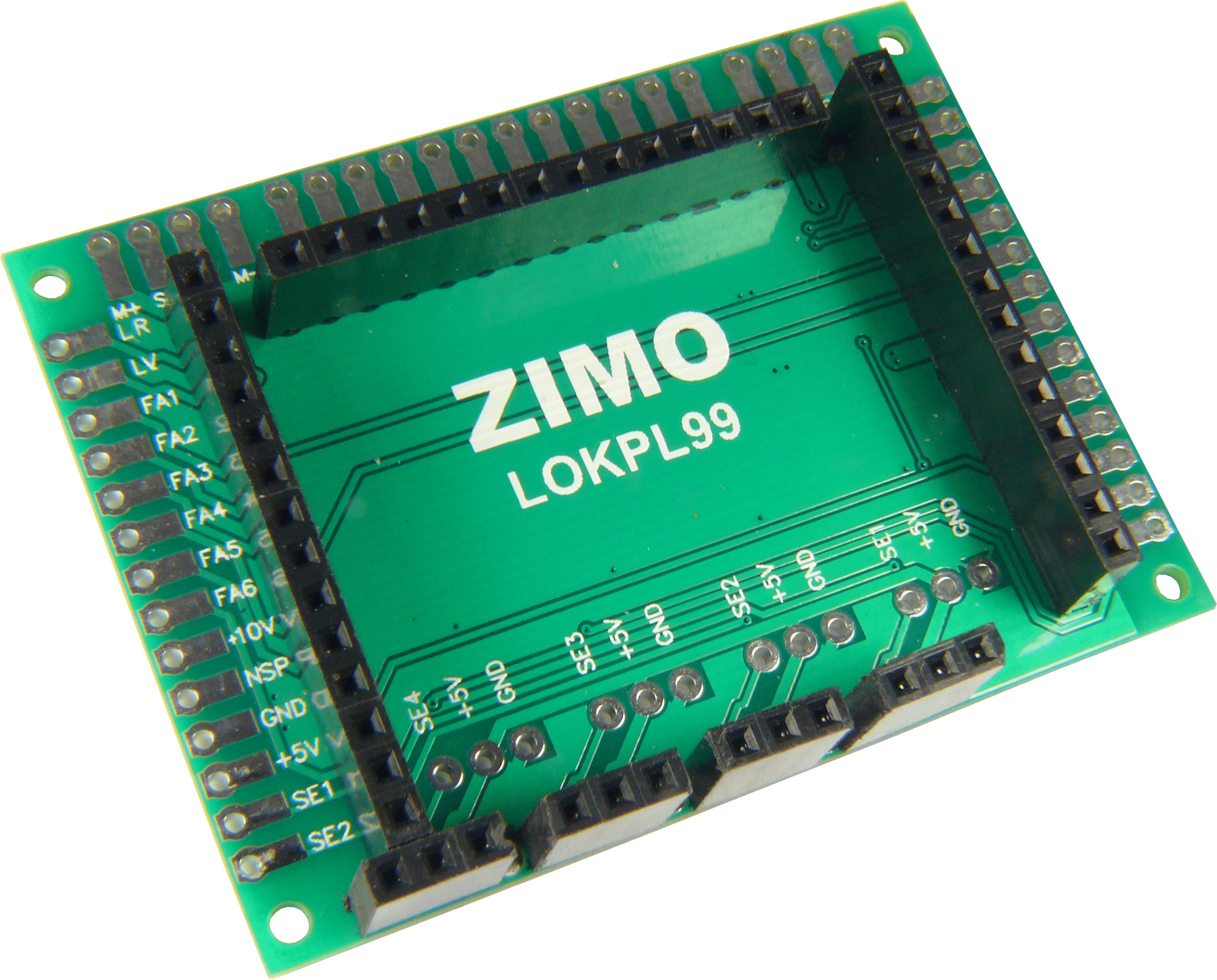

  LOKPL99
62 x 46 x 10,5 mm

Decoder MX699LS, -LLS, -LV, -LLV können aufgesteckt werden,

  • 3 x 14-poligen Buchsenleisten
  • 48 Lötpads zur Lok-Vedrahtung.
  • 4 vollständige Servoanschlüsse (Steuerleitung, Masse, 5V) finden sich als Lötpads auf der Platine.
  LOKPL96BS
68 x 26 x 8 mm

Lokplatine für Großbahnen, Decoder MX696S oder MX696V können aufgesteckt werden, mit 40 Löt-Pads.zur Lok-Verdrahtung.

Diese Lokplatine ist eine reine Verdrahtungsplatine ohne eigene Funktion, wo die
Drähte zu den Lokeinrichtungen angelötet werden können., Decoder wird gesteckt und ist bei Bedarf austauschbar.


  LOKPL96BV
68 x 26 x 8 mm

Lokplatine mit eigener Niederspannungsquelle, Decoder MX696S oder MX696V können aufgesteckt werden, mit 46 Löt-Pads.zur Lok-Verdrahtung.

Diese Platine erzeugt selbst eine Niederspannung von 5 V für Funktionsausgänge und Servos (zusätzlich zu allfälligen Niederspannungen des Decoders). 4 vollständige Servo-Anschlüsse (Steuerleitung, Masse, 5 V) als Löt-Pads befinden sich auf der Platine.


  LOKPL96LS
68 x 26 x 10 mm

Lokplatine für Großbahnen, Decoder MX696S oder MX696V können aufgesteckt werden, mit zwei 10-polige Stiftleisten.zur Lok-Verdrahtung (Kabel mit Crimp-Stecker)

Diese Platine ist eine reine Verdrahtungsplatine ohne eigene Funktion, Decoder wird gesteckt und ist bei Bedarf austauschbar.


  LOKPL96LV
68 x 26 x 10 mm

Lokplatine mit eigener Niederspannungsquelle, Decoder MX696S oder MX696V können aufgesteckt werden, mit drei 10-polige Stiftleisten.zur Lok-Verdrahtung.

Diese Platine erzeugt selbst eine Niederspannung von 5 V für Funktionsausgänge und Servos (zusätzlich zu allfälligen Niederspannungen des Decoders). 4 vollständige Servo-Anschlüsse (Steuerleitung, Masse, 5 V) in Form von 3-poligen gewinkelten Stiftleisten befinden sich auf der Platine.


  LOKPL96KS
68 x 26 x 10 mm

Lokplatine für Großbahnen, Decoder MX696S oder MX696V können aufgesteckt werden, mit 20 Schraubklemmen.zur Lok-Verdrahtung.

Diese Platine ist eine reine Verdrahtungsplatine ohne eigene Funktion, wo die Lok-
einrichtungen an Schraubklemmen angeschlossen werden, Decoder wird gesteckt und ist bei Bedarf austauschbar..
Kombination:
 Lokplatine LOKPL96KV
Decoder MX696V
                      68 x 29 x 20 mm

Diese Kombination wird auch
als eigener Decoder-Typ
MX696KV angeboten.
  LOKPL96KV
68 x 26 x 10 mm

Lokplatine mit eigener Niederspannungsquelle, Decoder MX696S oder MX696V können aufgesteckt werden, mit 30 Schraubklemmenzur Lok-Verdrahtung.

Diese Platine erzeugt selbst eine Niederspannung von 5 V für Funktionsausgänge und Servos (zusätzlich zu allfälligen Niederspannungen des Decoders). 4 vollständige Servo-Anschlüsse (Steuerleitung, Masse, 5 V) in Form von 3-poligen gewinkelten Stiftleisten befinden sich auf der Platine.

    Anschlussplan MX696KV                = Lokplatine LOKPL96KV +  Decoder MX696V


Zuletzt aktualisiert am13.11.2024

ARCHIV

 (Lokplatinen nicht mehr in Produktion)
LOKPL95BS
64 x 40 x 8 mm

Lokplatine für Großbahnen, Decoder MX695LS oder MX695LV (d.s. die Typen mit Stiftleisten) können aufgesteckt werden,
mit 40 Löt-Pads zur Lok-Verdrahtung (davon 6 Pads für Pluspol)

Buchsenleisten der Lokplatine auch geeignet für Stecker-kompatible Fremdprodukte
  (ESU: nur die beiden Stiftleisten an den Enden vorhanden, nicht jene an der Längsseite).

Diese Lokplatine ist eine reine Verdrahtungsplatine ohne eigene Funktion, wo die
Drähte zu den Lokeinrichtungen angelötet werden, Decoder austauschbar.

Beispiel einer Kombination:
Lokplatine LOKPL95BV
 Decoder MX695LV

Die Lokplatine wird zuerst verdrahtet (verlötet), dann wird der Decoder aufgesteckt.


                     64 x 40 x 20 mm
  LOKPL95BV15
64 x 40 x 8 mm

Lokplatine mit eigener Niederspannungsquelle für Großbahnen, Decoder MX695LS oder MX695LV (d.s. die Typen mit Stiftleisten) können aufgesteckt werden,
mit 46 Löt-Pads zur Lok-Verdrahtung (davon je 6 Pads für Pluspol und Plus 1,5 V )

Buchsenleisten der Lokplatine auch geeignet für Stecker-kompatible Fremdprodukte (ESU).

Diese Platine erzeugt selbst eine Niederspannung von 1,5 V für Funktionsausgänge, (zusätzlich zu allfälligen Niederspannungen des Decoders, die auch abgreifbar sind).
LOKPL95BV50
64 x 40 x 8 mm

Lokplatine mit eigener Niederspannungsquelle für Großbahnen, Decoder MX695LS oder MX695LV (d.s. die Typen mit Stiftleisten) können aufgesteckt werden,
mit 46 Löt-Pads zur Lok-Verdrahtung (davon je 6 Pads für Pluspol und Plus 1,5 V )

Buchsenleisten der Lokplatine auch geeignet für Stecker-kompatible Fremdprodukte (ESU).

Diese Platine erzeugt selbst eine Niederspannung von 5 V für Funktionsausgänge, (zusätzlich zu allfälligen Niederspannungen des Decoders, die auch abgreifbar sind).
